光伏支架

光伏支架結構體系主要分為單列柱單坡結構體系、獨立柱結構體系、雙（多）列柱單坡結構體系：
單列柱單坡支架結構
單列單坡支架結構體系主要由橫向抗側力體系和縱向?抗側力體系組成。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

光伏支架

數量

庫存:



產品描述

參數

光伏支架結構介紹

光伏支架結構體系主要分為單列柱單坡結構體系、獨立柱結構體系、雙（多）列柱單坡結構體系，其示意簡圖如下：

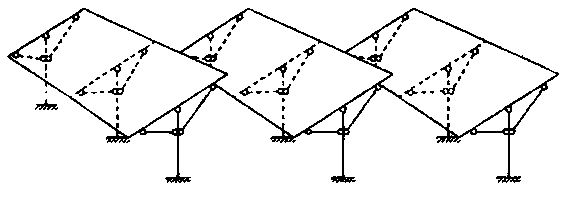

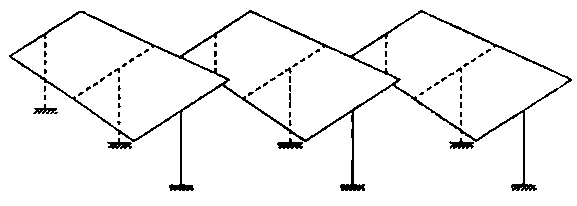

單列柱單坡支架結構

單列單坡支架結構體系主要由橫向抗側力體系和縱向抗側力體系組成。

序號	結構體系		具體型式	示意簡圖
1	橫向	單桿懸臂柱	單層、單列、單坡、帶梁
		多桿懸臂柱

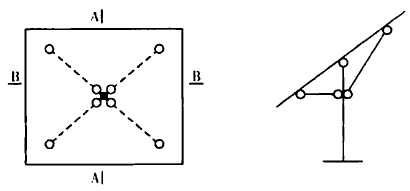

獨立柱支架結構

獨立柱支架結構體系由單根立柱及其撐桿（梁）組成，獨立柱結構形式應與頂面光伏組件布置相協調。

序號	結構體系		具體型式	示意簡圖
1	橫向縱向	獨立柱	單桿、單坡、帶梁

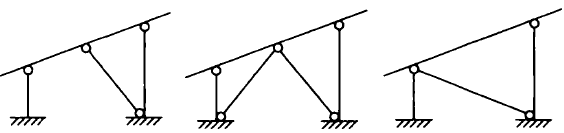

雙（多）列柱單坡結構

雙（多）列單坡支架結構體系主要由橫向抗側力體系和縱向抗側力體系組成。

序號	結構體系		具體型式	示意簡圖
1	排架	無支撐純排架	單層、單跨、單坡、帶懸挑梁
		有支撐排架
2	框架	無支撐框架	單層、單跨、單坡、帶懸挑梁
		有支撐框架
3	桁架式	常見類型	單層、單跨、單坡、帶懸挑梁
		三角型
